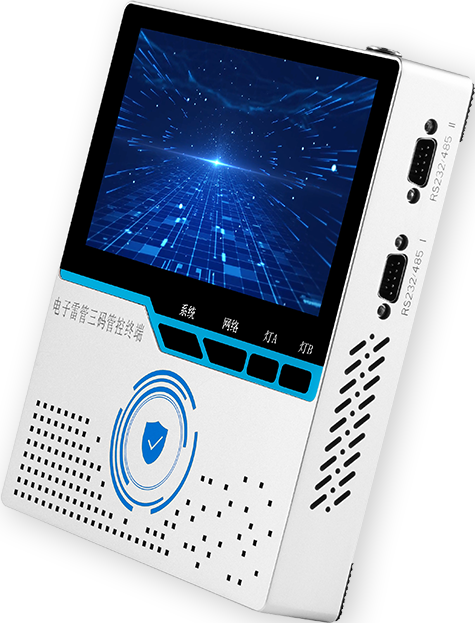

配置RS-232/485通訊接口
實現設備與電子雷管生產線系統和注碼機的高速可靠通訊。
400-997-8801

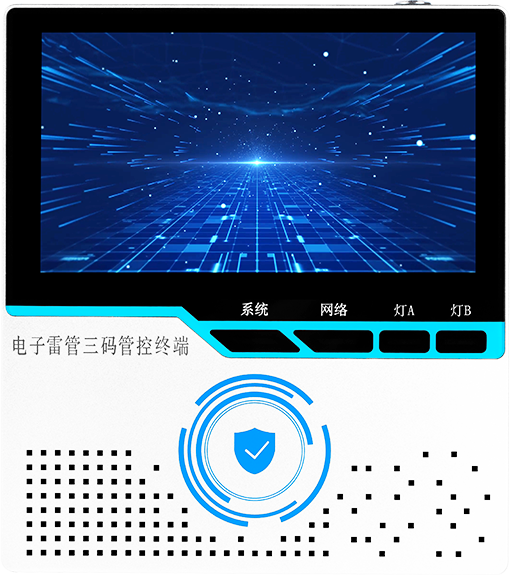

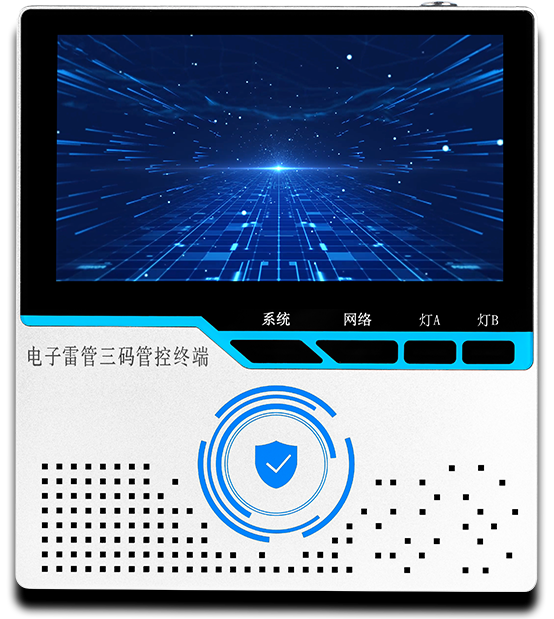

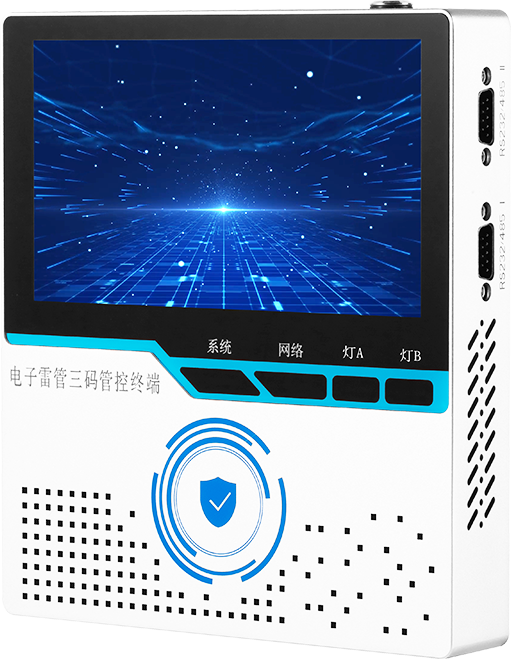

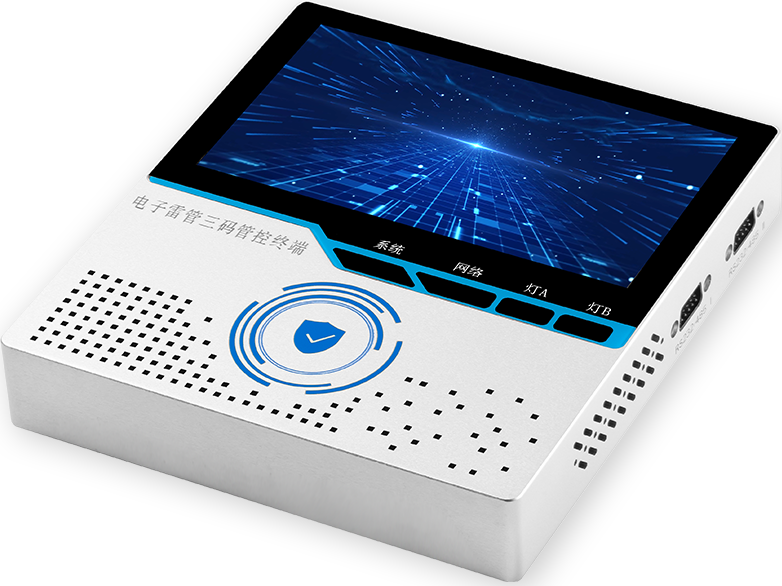

LXR0852電子雷管三碼管控終端

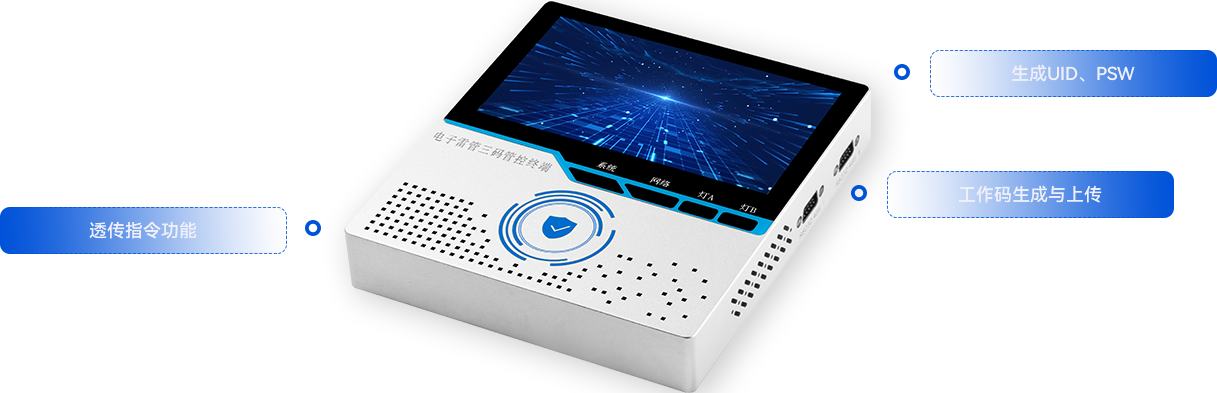

核心優勢
通用接口
符合行業標準
- 符合《工業電子雷管信息管理標準要求》
- 自動生成工作碼發送到注碼機
- 并上報到全國電子雷管密碼管理中心
一體化設計
- 通過軟件硬件一體化設計，
- 將產線改動減少到最低，
- 保障系統運行安全可靠。
通訊協議設計
- 極簡化的通訊協議設計，
- 支持注碼機控制指令透傳，
- 便于集成到電子雷管生產線系統
產品功能
注碼工作
電子雷管三碼管控終端接收電子雷管生產線系統下發的電子雷管管殼碼或UID。通過硬件加密，將電子雷管的UID和起爆密鑰下發到電子雷管注碼設備中。注碼成功后，將注碼結果透傳到電子雷管生產線系統，實現電子雷管的注碼工作。
數據上報
電子雷管三碼管控終端將注碼成功的三碼（雷管殼體碼、UID碼、 起爆密碼)生成工作碼上報到全國電子雷管密碼管理中心。
指令透傳
電子雷管三碼管控終端承擔指令透傳功能，不對控制指令做任何變動。 接受注碼設備的指令執行結果后，返回到電子雷管生產線系統。
數據流向
實現方式
LXR0852
-
操作系統Linux系統 -
處理器Cortex-A7，四核處理器，主頻：1.2GHz -
顯示觸摸屏7.0英寸工業觸摸屏，分辨率800*480 -
指示燈4個LED指示燈 -
存儲器1GB RAM+8GB ROM -
按鍵1個復位按鍵，1個電源鍵 -
電源12V/3A直流電源 -
重量約1400g -
外形尺寸180mm*201.5mm*35.2mm -
卡座類型內置SAM卡座，支持ISO7816協議 -

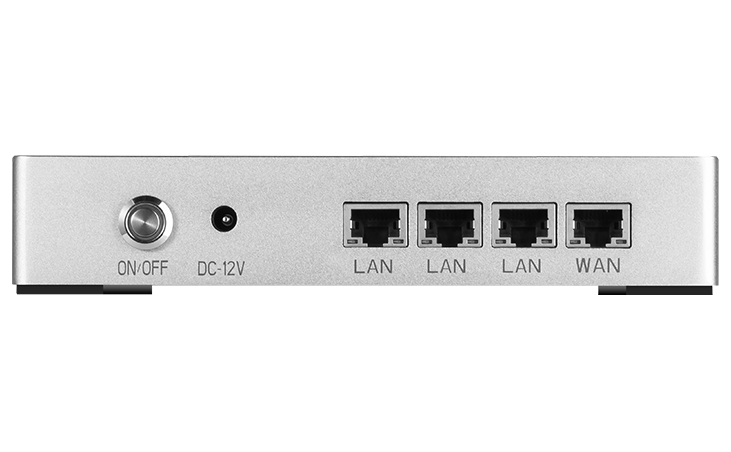

有線路由1個WAN口，3個LAN口 -

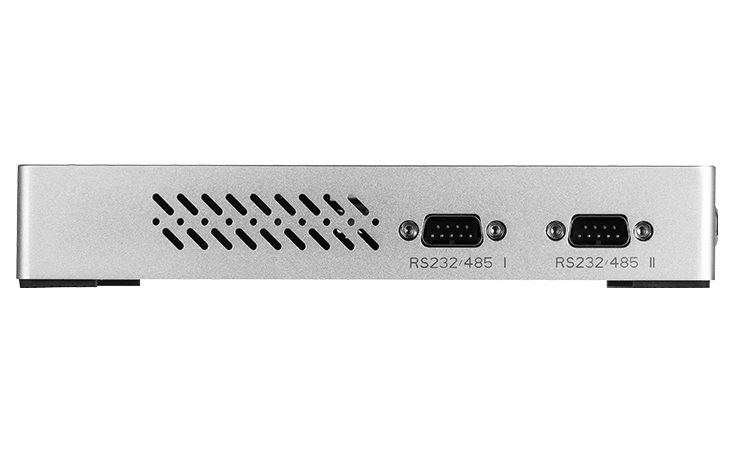

通信接口兩路RS232/485 -
音頻接口揚聲器 -
工作/儲存溫度-20至+50℃ -
濕度10%RH～90%RH (無凝結)
